冷凝器胶球自动清洗装置详细使用说明

一、冷凝器胶球自动清洗装置设备原理

1. **工作流程**

   - 水泵将胶球与水一同送入冷凝器进水端，胶球随水流进入换热管内，利用水压差在管内滚动擦洗污垢。

   - 胶球携带污垢从出水管进入收球器，通过不锈钢拦球网分离胶球与水，胶球经回收后循环使用。

   - 微电脑控制清洗次数和时长，支持自动在线清洗，提升换热效率并降低能耗。

2. **适用场景**

   - 适用于冷凝器及蒸发器换热管的自动清洗，尤其适合中央空调、工业冷却系统等场景。

二、冷凝器胶球自动清洗装置设备特点

1. **结构设计**

   - 主机集成水泵与发球器，节省空间，占地少。

   - 发球器与收球器管路简洁，弯头数量≤3个（建议收球管＜6米），降低水流阻力。

2. **操作便捷性**

   - 支持时间控制（默认每日12次清洗）和小温差/压差触发清洗（选配）。

   - 通过控制器按键即可手动强制清洗或退出程序。

3. **耐用性与安全性**

   - 拦球网采用不锈钢大孔径设计（仅拦截胶球），水阻小。

   - 胶球不经过水泵叶轮，避免损伤，延长使用寿命。

   - 设备承压1.0MPa或1.6MPa（可选），适配多种系统。

4. **节能增效**

   - 换热效率提升8-15%，降低能耗；建议与除垢设备组合使用以进一步节能。

三、冷凝器胶球自动清洗装置性能参数

| 项目                | 参数要求                          |

|---------------------|-----------------------------------|

| 适用管径            | 与收球器一致（DN50管路）          |

| 承压能力            | 1.0MPa或1.6MPa（按需定制）       |

| 水泵配置            | 1台，功率≥2.2kW，电源380V/50Hz    |

| 过滤要求            | 管路前端需安装孔径≤2mm过滤器      |

| 胶球寿命            | 建议每3个月更换一次                |

| 水质标准            | 电导率≤2300μS/cm（GB/T29044-2012）|

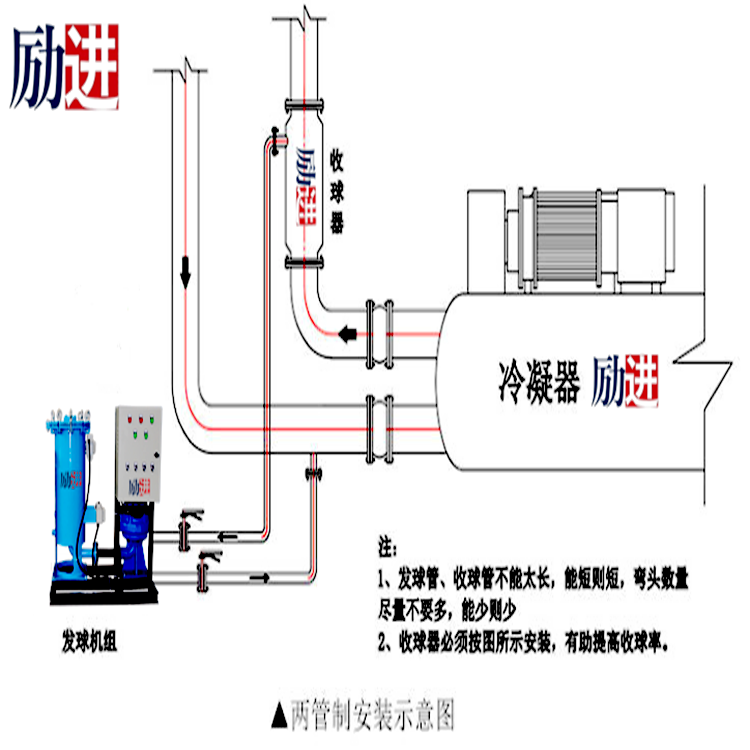

四、冷凝器胶球自动清洗装置安装要求

1. **基础与管路**

   - 发球器固定在混凝土基础上，未固定则不予保修。

   - 冷凝器进水管需开DN50孔接发球器，出水管就近安装收球器，管路加装全通径球阀（开度最大）。

2. **过滤器与维护**

   - 过滤器有效过滤面积≥连接管截面积的3倍，定期清理杂质以防堵塞。

   - 新系统启用前需冲洗管道，旧系统需化学清洗预处理。

3. **电气与安全**

   - 控制箱使用3×1.5mm²电缆，电源接380V/50Hz，确保水泵转向正确。

   - 设备周围预留0.6米维修空间，收球器后需安装阀门便于检修。

五、冷凝器胶球自动清洗装置操作指南

1. **初次使用**

   - 投放胶球：湿态胶球直径比换热管内径大1mm，数量为每流程管数的50%。

   - 排气操作：打开发球器与水泵排气阀，直至出水后关闭。

2. **日常运行**

   - 开机：旋转控制器开关至“ON”，按“ON”键启动，默认每日清洗12次。

   - 强制清洗：按“SET”键触发单次清洗，通过“▽”键调整清洗时长。

   - 更换胶球：关闭球阀，排空胶球后重新投放，需确保胶球吸足水下沉。

3. **关机程序**

   - 按“OFF”键停机，关闭控制器开关并切断电源。

六、冷凝器胶球自动清洗装置注意事项

1. **水质管理**

   - 循环水需符合《集中空调间接供冷开式循环冷却水系统水质》标准，电导率超标可能导致设备故障。

2. **维护周期**

   - 长期停用需取出胶球，避免硬化堵塞管路；每3个月更换胶球以保证清洗效果。

3. **故障预防**

   - 定期清理过滤器，非制冷季重启前需检查管道锈蚀情况并清理杂质。
