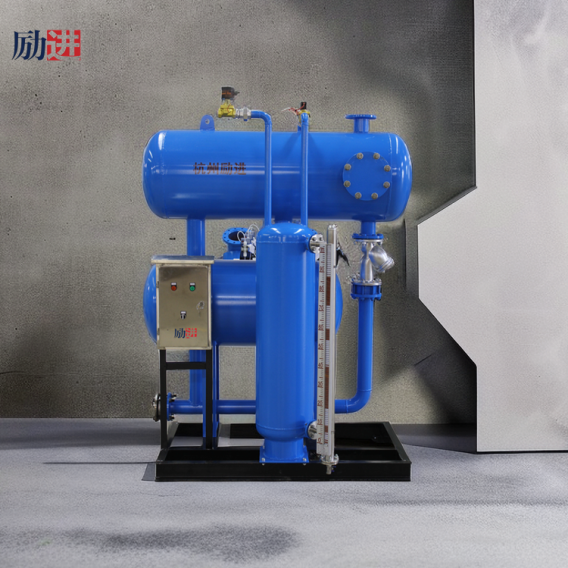

疏水自动加压器

澳门铁盘算盘网

一)疏水自动加压器性能及特点
疏水自动加压器 (冷凝水自动泵)是一种新型凝结水输送装置,结构简单,不用电机作动力自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低,具有较好的节能效果,值得推广。

澳门铁盘算盘网

疏水自动加压器具有以下特点:
1、 凝结水自动加压器无泵无电机,以蒸汽或压缩空气为动力,自动进行冷凝水回收。
2、 凝结水自动加压器能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用,从而大幅度提高回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%,若以连续用汽量1吨/时计,每年可节约蒸汽1200吨,半年即可收回设备费用。
3、 凝结水自动加压器排出的凝结水为压力满流,不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小48~67%,可节约管材1/3,并能减少管道的大气腐蚀。
4、 凝结水自动加压器体积小,可分散或集中设置于墙边或地坑中,土建工程量小,构造简单,安装方便,维修容易。
5、疏水自动加压器 凝结水自动加压器运行中无噪声,无振动、性能稳定可靠。

澳门铁盘算盘网
(二)疏水自动加压器结构及工作原理:
疏水自动加压器 由水箱、加压室及控制系统组成。
水 箱:用于汽水分离和储存一部分凝结水,并将凝结水输送给加压室。
加压室:侧装液位控制显示器。当液位达到控制器高点时,进气阀打开,随后排气阀关闭,加压气体进入,凝结水通过止回阀受压排出;当液位达到控制器低点时,进气阀关闭,随后排气阀打开,加压气体被隔断,同时管内余气排出,凝结水受重力作用,从水箱通过止回阀进入控制管。
控制系统:自动控制、自动运行、无人值守。

澳门铁盘算盘网
(三)疏水自动加压器】图:不回收二次蒸汽的典型管路

澳门铁盘算盘网
(四)自动加压器-【疏水自动加压器】基本参数表
基本参数单位LJSZP-1LJSZP-2LJSZP-4LJSZP-6LJSZP-8LJSZP-10LJSZP-15额定排水量m 3 /h124681015小加压汽(气)体压力高于排水扬程Mpa(kgf/cm 2 )0.098(1.0)额定加压汽(气)体压力高于排水扬程Mpa(kgf/cm 2 )0.049(0.5)大加压汽(气)体压力Mpa(kgf/cm 2 )0.98(10)水箱工作压力Mpa(kgf/cm 2 )0.098(1.0)加压室工作压力Mpa(kgf/cm 2 )0.39(4)高排水扬程Mpa(M水柱)0.39(40)被加压液体温度℃0~170加压每立方米水耗蒸汽量Kg(~4)外形尺寸(长×宽×高)M0.75*1*1.30.75*1*1.30.9*1*1.51*1*1.51.1*1.5*1.51.2*1.3*1.61.2*1.6*1.8净重Kg2803204005006507001200

澳门铁盘算盘网

疏水自动加压器自动加压器-【疏水自动加压器】(冷凝水自动泵)是一种新型凝结水输送装置,结构简单,不用电机作动力自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低,具有较好的节能效果,值得推广。它具有以下特点:
1、 凝结水自动加压器无泵无电机,以蒸汽或压缩空气为动力,自动进行冷凝水回收。
2、 凝结水自动加压器能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用,从而大幅度提高回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%,若以连续用汽量1吨/时计,每年可节约蒸汽1200吨,半年即可收回设备费用。
3、 凝结水自动加压器排出的凝结水为压力满流,不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小48~67%,可节约管材1/3,并能减少管道的大气腐蚀。
4、 凝结水自动加压器体积小,可分散或集中设置于墙边或地坑中,土建工程量小,构造简单,安装方便,维修容易。
5、凝结水自动加压器运行中无噪声,无振动、性能稳定可靠。

澳门铁盘算盘网
注:1、澳门铁盘算盘网所有产品均可按照您的要求量身订做,如您对产品有任何疑问或要求可及时来电咨询。

2、本公司保留随时修改之权利,如有修改本公司恕不另行通知。
