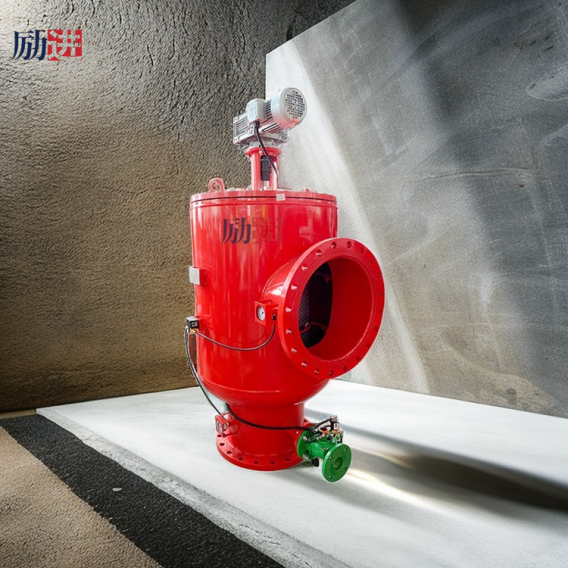

自清洗过滤器

澳门铁盘算盘网

励进系列自清洗过滤器概况

一、自清洗过滤器工作原理:

L型自清洗过滤器是一种全自动清洗过滤器,在过滤器滤网内安装一套刷子,刷子由电机带动旋转,在过滤器端盖上安装一个电磁排污阀。清洗时,来自压差开关的信号传给控制盘,控制盘打开排污阀同时启动电机,带动刷子旋转刷掉污物杂质,在水力的作用下,通过排污阀排出过滤器。清洗时无断流。

澳门铁盘算盘网

澳门铁盘算盘网

二、L型自清洗过滤器制造材质:

过滤器壳体:碳钢,静电粉末喷粉(根据要求可用不锈钢)

滤网:不锈钢

清洗装置:不锈钢、尼龙套、PVC

排污阀:铸铁

密封圈:合成橡胶、聚四氟乙烯

三、励进系列自清洗过滤器过滤与清洗

水流从过滤器进口流入,经过滤网后从出口流出水流中杂质颗粒不断地在滤网内表面堆积,使得过滤器上下游压差增大,当过滤器上下游(进出口)压差到预定值(0.05MPa),压差开关便传递信号给控制盘,控制盘启动电机带动刷子旋转刷掉滤网上的污物杂质。同时打开排污阀,污物从排污阀排走。

四、励进系列自清洗过滤器控制系统:

采用循环时间自控控制。可根据压差或定时控制清洗,并可手动清洗和选择设计为连续清洗,发生故障时有警示信号或相应之动作。

五、励进系列自清洗过滤器水过滤器应用范围

1.冷却水处理---冷却塔、补充水系统、空调系统、直流系统水过滤、减少热交换器内沉淀物的产生、保持其冷却效果

2.原水处理---可对地表河水、湖水、海水、水库水、井水及地下水进行过滤,除去沙子、细菌、藻类、有机物等

3.工业循环水过滤---在对水质有要求的设备如:冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换等或供排水管路上使用,可过滤水质杂质,避免管路、喷嘴等零部件堵塞

4.灌溉---尤其适用于高流量、杂质含量高的水源、农业灌溉、喷灌、公园、高尔夫球场、草皮浇灌等

5.造纸工业---白水过滤

6.塑料工业---产品回收冷却水过滤

L型自清洗过滤器系列性能:

处理水量:5~1630m3/h

工作压力:1.0Mpa、1.6Mpa、2.5Mpa

工作水温:≤95℃

过滤精度范围:100~3000μm

清洗时间:10~9999秒(可设置范围)

控制方式:压差、时间和手动

电控方式:交流三相380V/50Hz

控制界面:液晶显示、按钮

滤网类型:楔形条状网

壳体材质:Q235B、304、316、316L

滤网材质:304、316、316L

清洗部件材质:304、316、316L

注:以上为常规配置,如有要求可定制

澳门铁盘算盘网

全自动自清洗过滤器工作原理:

水或其他液体由全自动自清洗过滤器的进水口进入设备的机体内部,通过过滤网将水或其他液体中的所需过滤杂质拦截,过滤后的水或其他液体通过全自动自清洗过滤器的出水口排出,杂质则滞留在滤网内侧,随着杂质的积累,过滤器的进出口压力差会随之变大,通过设备的压差开关检测此数值,当此数值到压差开关预设值时,压差开关会通过传输线传送信号至电控柜,电控柜再分出信号给清洗部件(转刷或吸污口)和排污阀,此时由清洗部件对滤网内侧表面进行清洗,再由排污阀将杂质及部分液体从设备内部排出,可根据压差启动间隔时间对设备的电控柜的时间控制进行设定,此后可通过时间及压差双重控制,对设备的清洗周期进行控制,从而使设备的清洗效果及系统的正常运行。

澳门铁盘算盘网

型号

管径

出入水口

L

L1

L2

Y

Y1

K

滤网面积

处理水量

重量

inch

mm

mm

mm

mm

mm

mm

mm

cm2

m3/h

Kg

LJ-LB01

1

25

805

232

650

605

240

590

2120

4

87

LJ-LB01.5

1.5

40

805

232

650

605

240

590

2120

10

87

LJ-LB02

2

50

805

232

650

605

240

590

2120

16

87

LJ-LB2.5

2.5

65

805

232

650

605

240

590

2120

25

87

LJ-LB03

3

80

891

381

723

688

262

678

2120

45

89

LJ-LB04

4

100

941

416

775

688

262

678

2120

65

108

LJ-LB05

5

125

1023

465

857

688

262

678

2826

105

134

LJ-LB06

6

150

1116

528

956

749

308

730

3024

150

199

LJ-LB08

8

200

1432

720

1242

825

354

782

5270

265

250

LJ-LB10

10

250

1690

858

1444

879

398

831

7867

410

362

LJ-LB12

12

300

1820

949

1574

944

463

913

11414

590

488

LJ-LB14

14

350

2087

1099

1797

1031

550

1015

15552

800

655

LJ-LB16

16

400

2365

1244

2024

1103

613

1116

20344

1050

767

LJ-LB18

18

450

2637

1394

2250

1204

684

1218

25751

1320

816

LJ-LB20

20

500

2924

1552

2488

1293

722

1255

31786

1630

922

以上尺寸仅供参考,以实际生产尺寸为准。
